¶ Введение
Функциональный модуль «Агро» системы мониторинга Sputnic предназначен для управления и контроля полевых сельскохозяйственных работ. Модуль предоставляет единый интерфейс для отслеживания деятельности техники, анализа выполненных операций и ведения истории обработки полей.
С его помощью пользователь может:
- просматривать детальную историю выполнения работ на каждом поле;
- автоматически рассчитывать фактически обработанную площадь;
- контролировать корректность выполнения операций техникой;
- сохранять историю полевых работ и данные по севообороту.

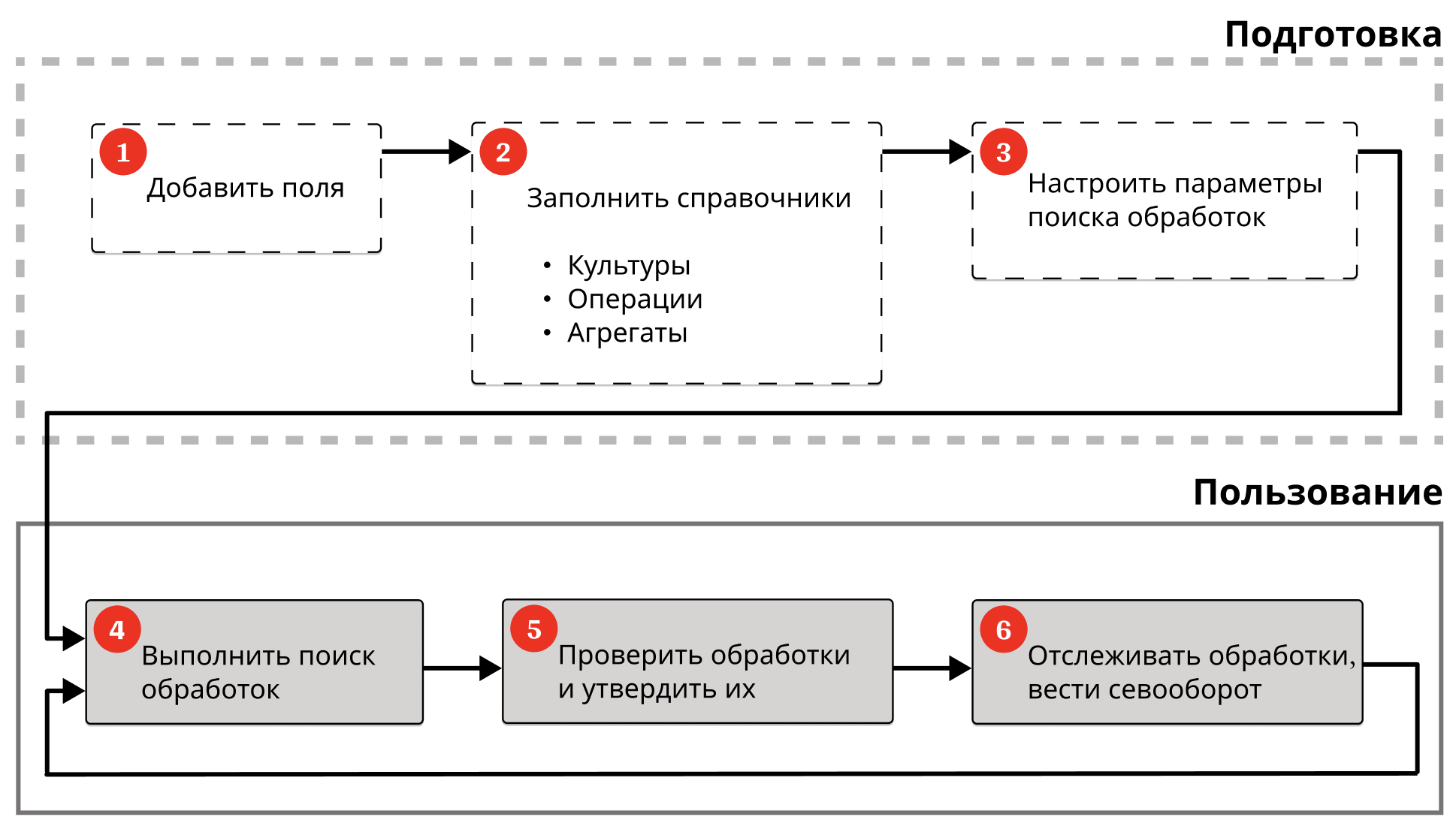

Модуль выстраивает понятный и логичный процесс работы с аграрными данными. На схеме ниже представлен рекомендуемый порядок использования функциональности «Агро».
¶ Поля

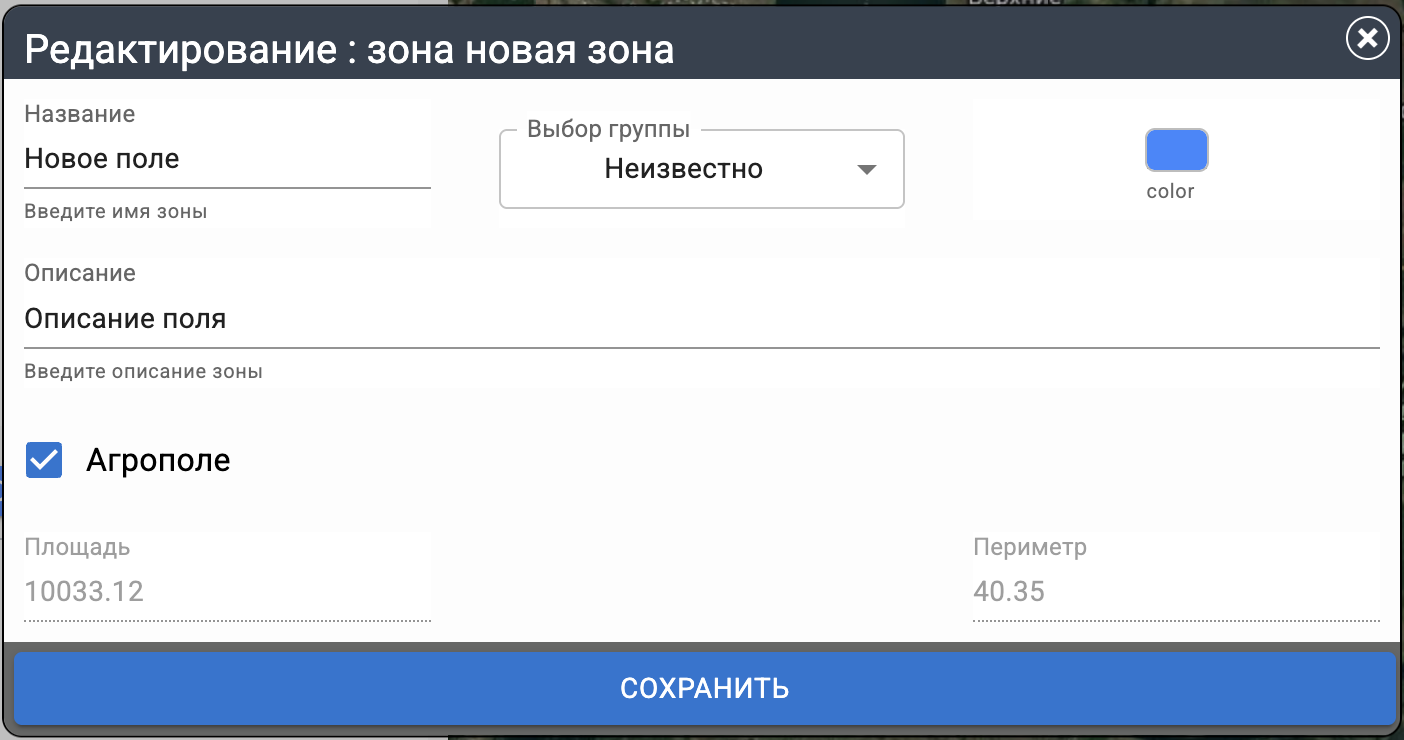

Для добавления поля требуется перейти на вкладку “геозоны” и создать геозону с галочкой “Агрополе” (при создании геозоны нажать на чекбокс “Агрополе”).
Подробная инструкция по созданию геозоны доступна по ссылке.
¶ Справочники
¶ Культуры
Для создания культуры перейдите на вкладку справочники → культуры → и нажмите кнопку “+”.

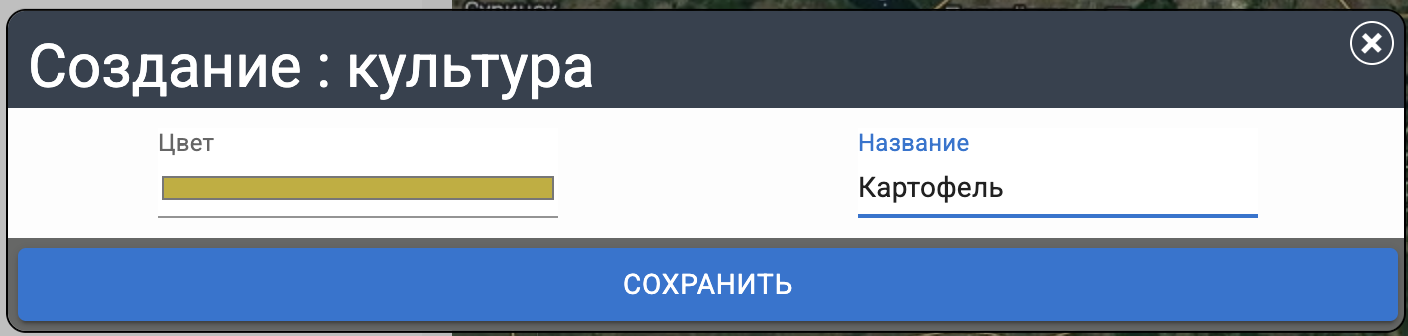

В открывшемся окне укажите цвет культуры (поле, на котором в дальнейшем будет выбрана данная культура будет окрашено именно в этот цвет) и название культуры.
¶ Операции

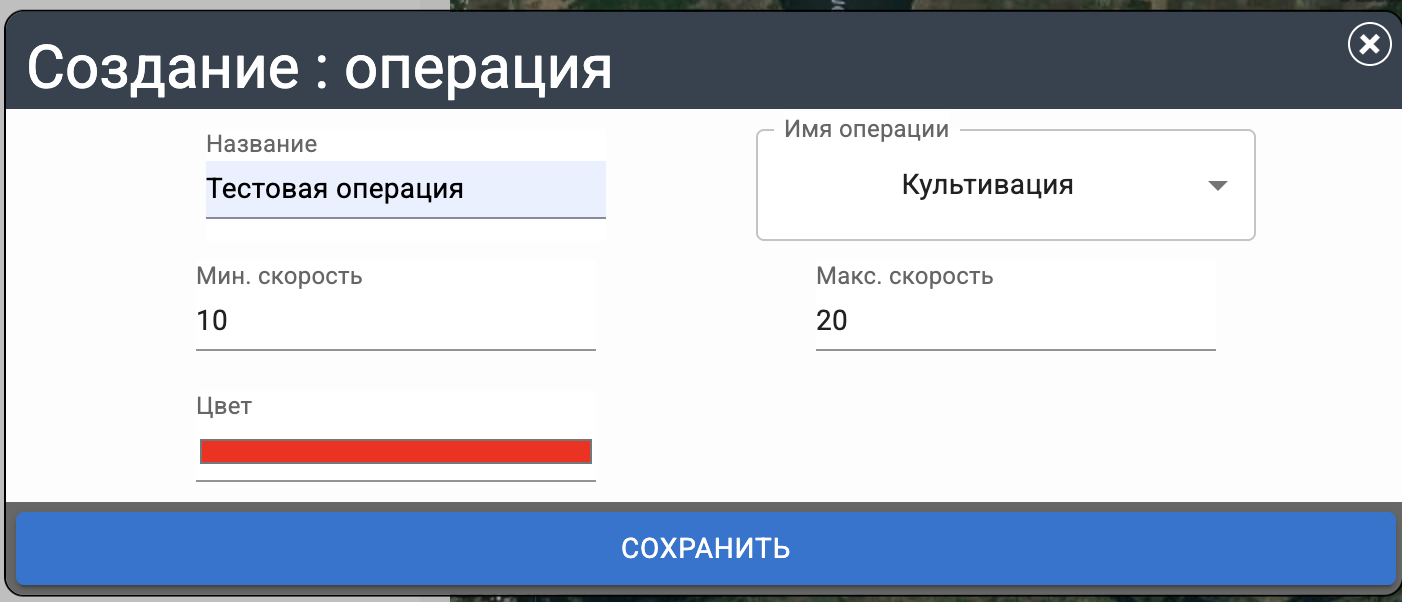

Для создания операции перейдите на вкладку справочники → операции → и нажмите кнопку “+”.
Укажите название операции, выберите тип операции, укажите минимальную и максимальную скорость выполнения операции (при слишком медленной или быстрой обработке система укажет на это), выберите цвет операции (для дальнейшего отображения в севообороте).
¶ Агрегаты

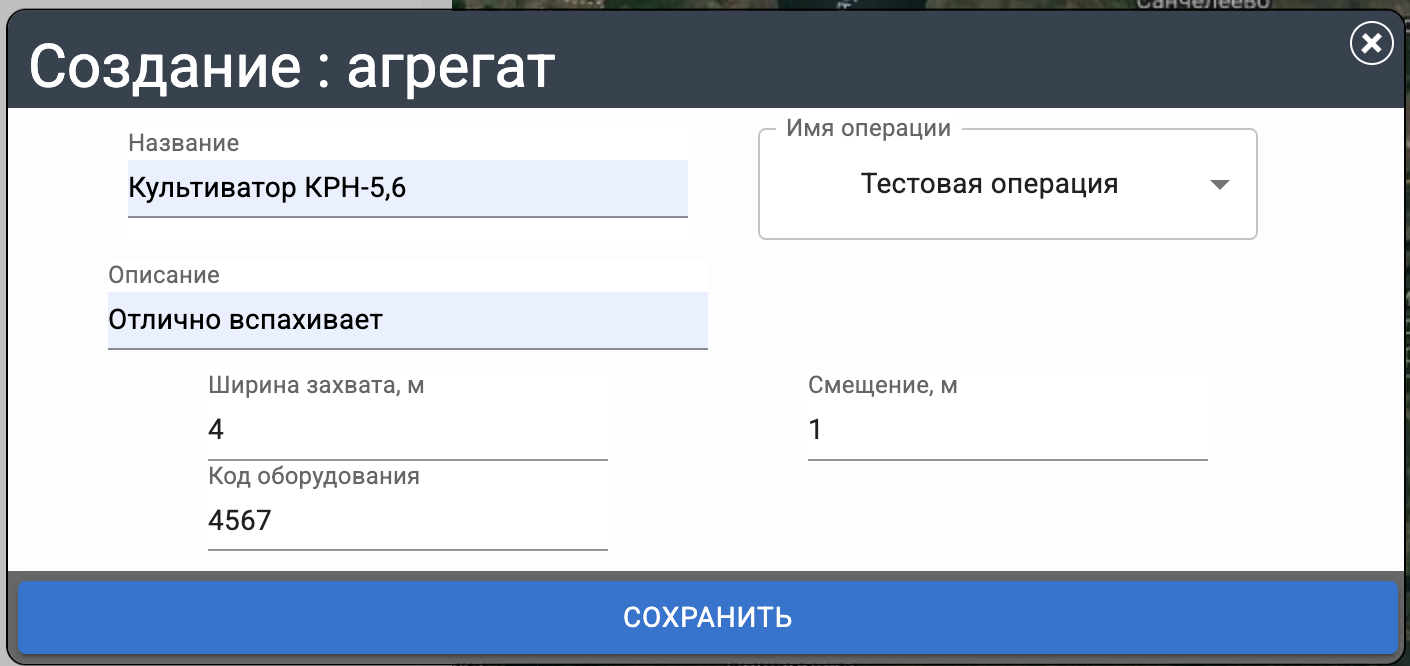

Для создания агрегата перейдите на вкладку справочники → агрегаты → и нажмите кнопку “+”.
Укажите название агрегата, добавьте описание агрегата, выберите какую операцию выполняет данный агрегат.
Укажите ширину захвата агрегата и смещение(используется для расчета обработанной площади),
укажите код оборудования (код, который приходит в сообщениях терминала под указанным в настройках ключом).
¶ Настройка

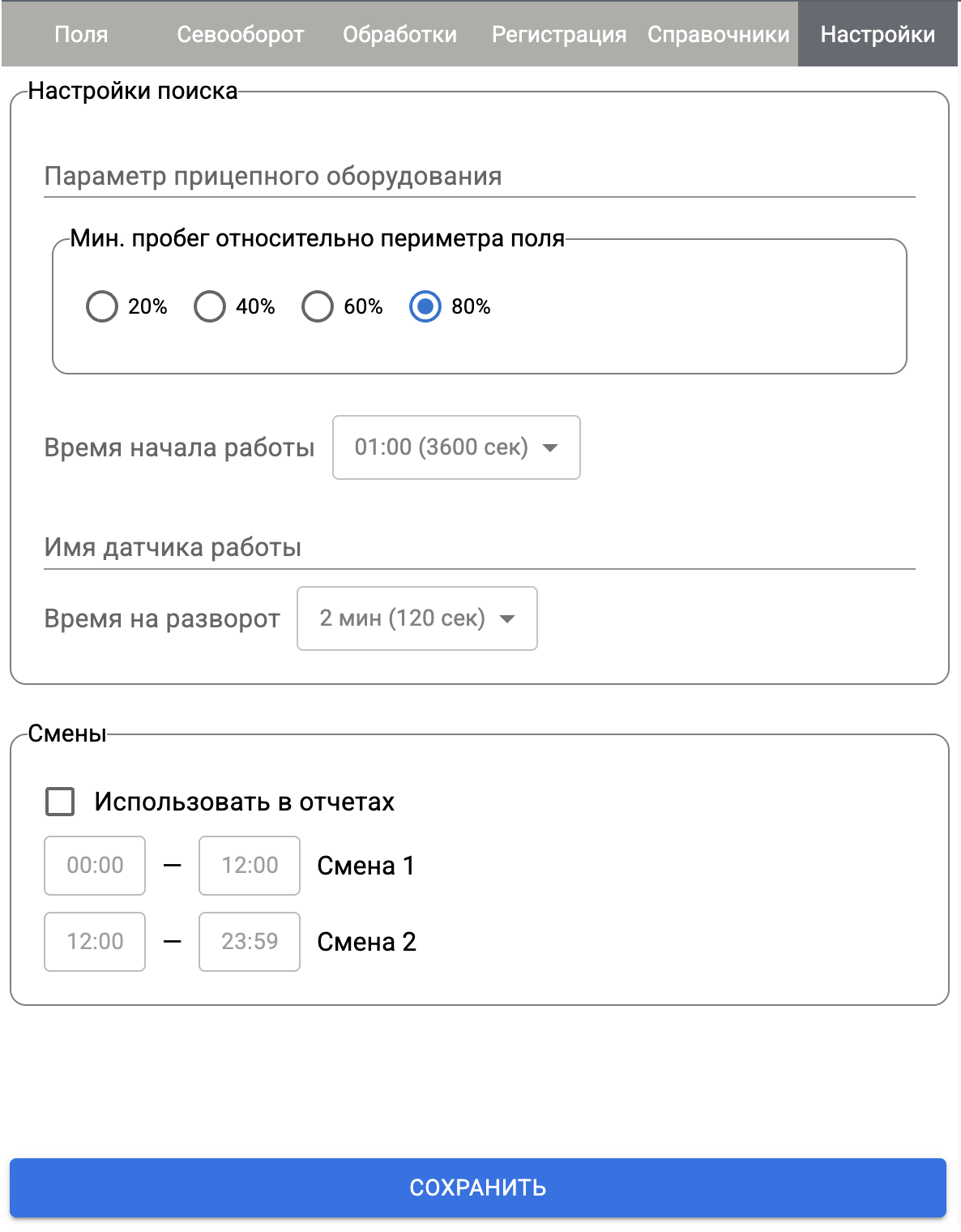

В настройках нужно указать параметры поиска обработок.
Параметр прицепного оборудования - параметр датчика объекта, отвечающего за прицепное оборудование.
Минимальный пробег относительно периметра поля - % от пробега объекта по полю относительно периметра самого поля, после достижения которого начинает учитываться обработка.
Время начала работы - количество времени активности датчика работы, после которого начинает учитываться обработка.
Имя датчика работы - параметр датчика объекта, отвечающего за работу.
Время на разворот - количество времени, до достижения которого обработка не будет разделяться на несколько при выезде объекта с поля.
Смены - настройка разделения обработок по сменам.
¶ Регистрация (обработок)

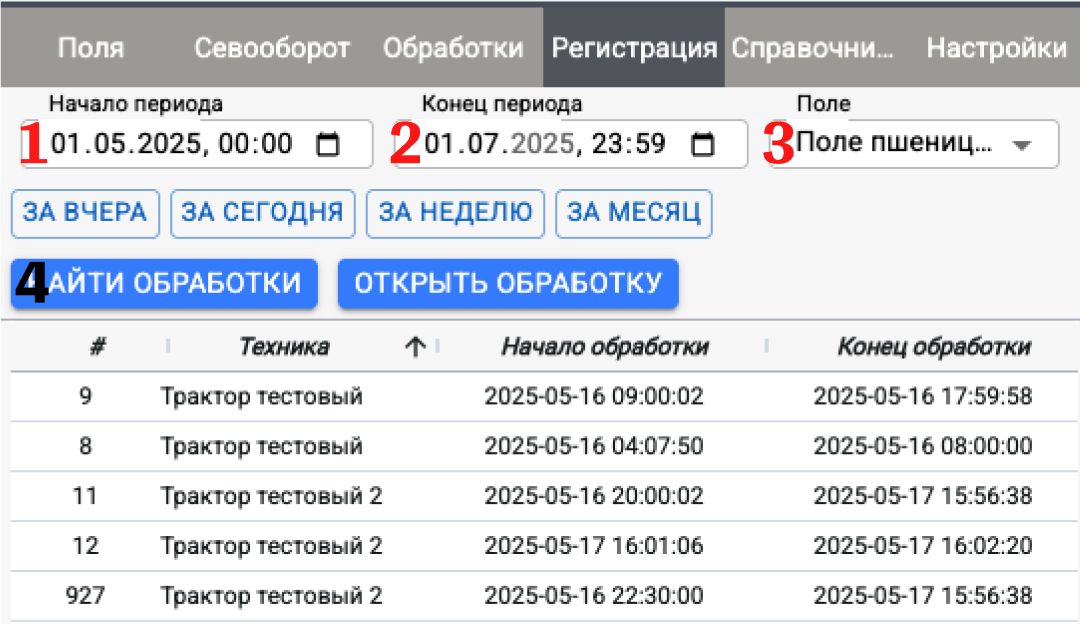

Для поиска обработок требуется заполнить дату начала поиска (1) , дату конца поиска (2), выбрать поле (3), нажать кнопку “Найти обработки” (4).
После успешного поиска на странице отобразится список найденных обработок с указанием техники и времени её работы.

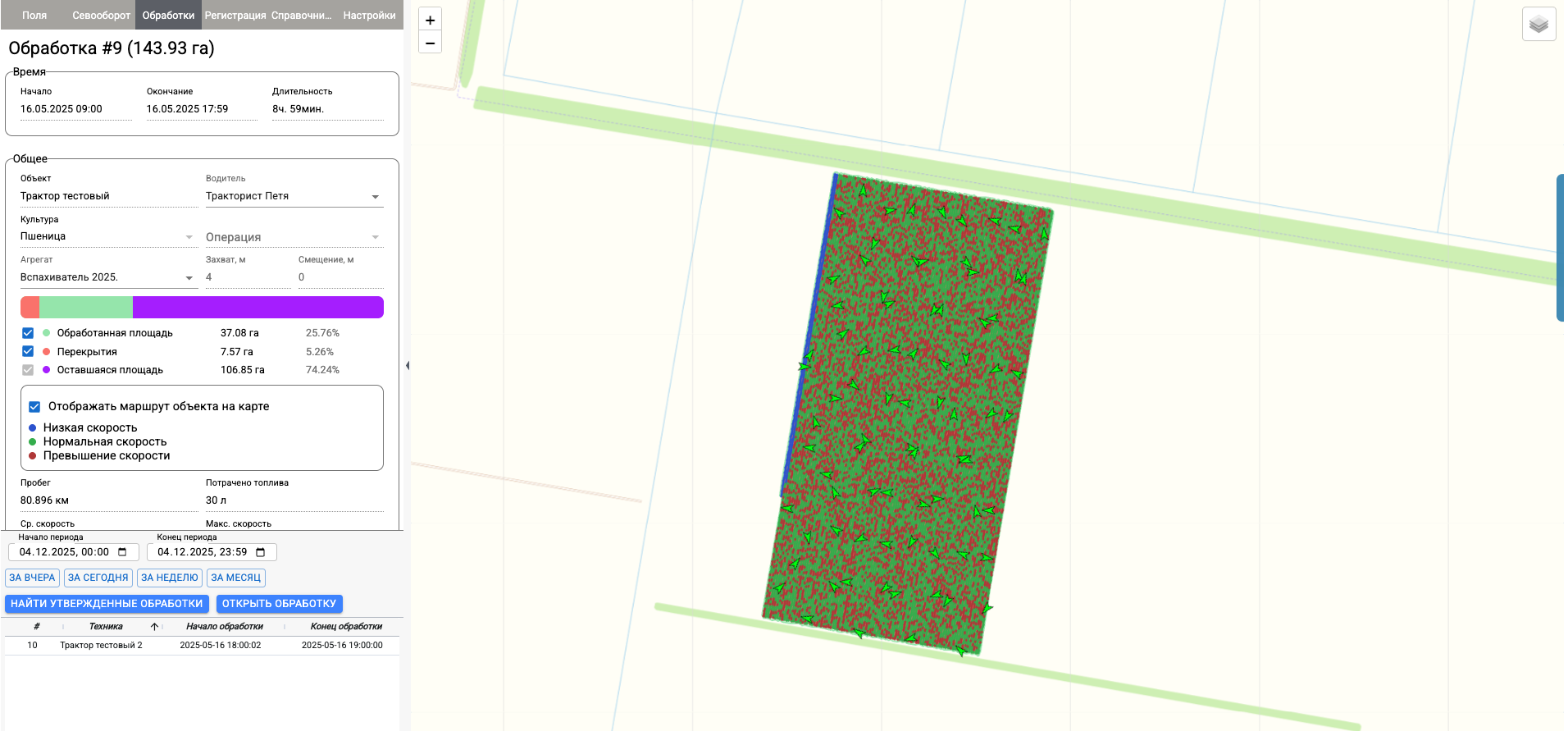

Если кликнуть по одной из обработок и нажать кнопку “Открыть обработку”, то в окне отобразится меню обработки
В окне Время указана информация о времени начала обработки, её конца и общая длительность.
В окне Общее указана информация:
- Объект - объект, который совершил обработку.
- Водитель - водитель, который совершил обработку (требует настройки датчика водителя в объекте).
- Культура - культура, которая установлена на поле (настройка через севооборот).
- Операция - операция, которая совершалась на момент обработки (автоматически берет информацию из агрегата, но можно указать вручную).
- Агрегат* - агрегат, с помощью которого совершалась обработка (требует настройки датчика в объекте и настройки в модуле “Агро”).
- Захват & Смещение* - параметры агрегата.
- Отображать маршрут объекта на карте - отображение низкой/нормальной/высокой скорости обработки (автоматически берет информацию из операции)

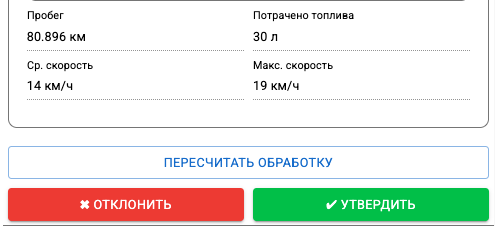

- Информационный блок с параметрами пробега, количеством потраченного топлива (требует настройки датчика уровня топлива в оъекте), средняя и максимальная скорость за время обработки.
*Данные параметры можно отредактировать вручную, после редактирования требуется нажать на кнопку “пересчитать обработку”.
После сверки всех данных следует утвердить обработку и она попадет в утвержденные обработки.
¶ Обработки

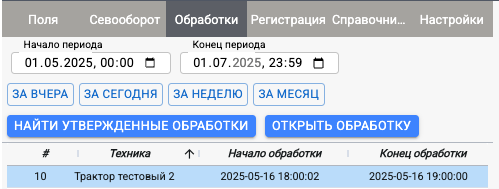

Все утвержденные обработки можно найти на вкладке “Обработки”. Меню поиска аналогично меню регистрации обработок.
При открытии обработки с неё можно снять утверждение и внести коррективы, также обработку можно удалить.
¶ Севооборот
Севооборот отражает историю культур и операций связанных с выбранным полем. Для создания севооборота требуется зайти на одноименную вкладку и выбрать поле, севооборот которого требуется добавить и нажать на знак “+” справа от названия поля.
¶ Настройка севооборота

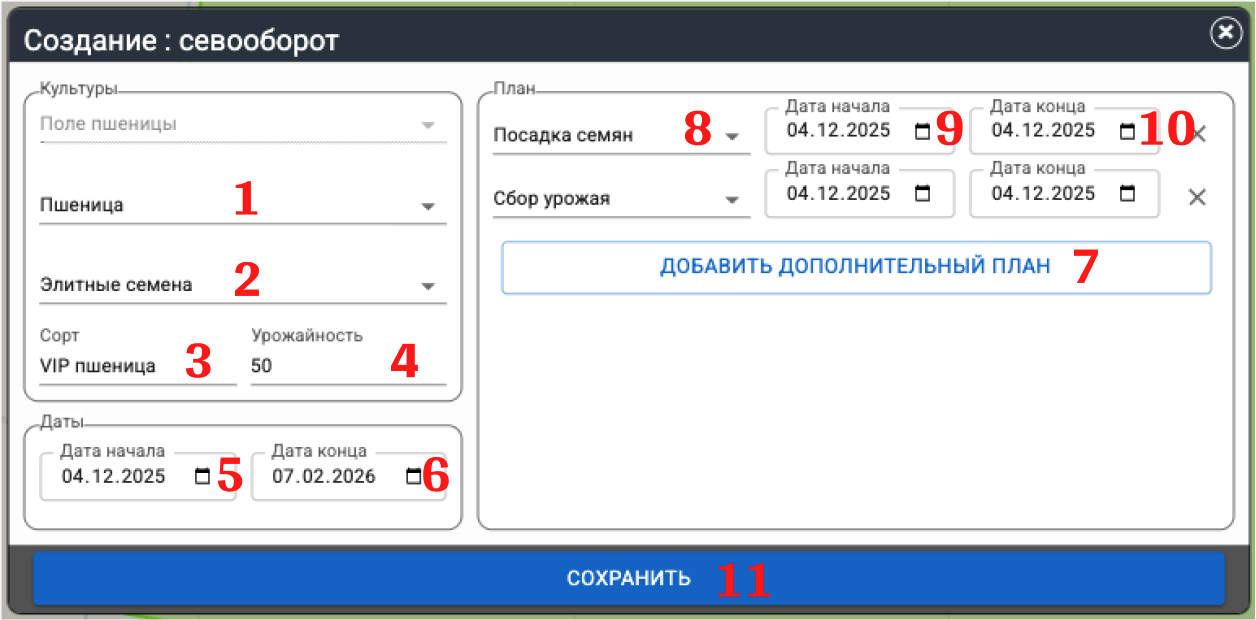

В меню создания севооборота требуется указать следующие поля:
- Культура, которая будет размещена на поле в данную итерацию севооборота (Выбрать из списка доступных культур)
- Репродукция семян (Выбрать из списка предложенных вариантов)
- Сорт (Заполнить самостоятельно)
- Урожайность (ц/га) (Заполнить самостоятельно)
- Дата начала севооборота (Выбрать самостоятельно)
- Дата конца севооборота (Выбрать самостоятельно)
- Добавление этапов севооборота (Нажать)
- Выбор операции этапа севооборота (Выбрать из списка доступных операций)
- Дата начала этапа (Выбрать самостоятельно)
- Дата конца этапа (Выбрать самостоятельно)
- Нажать кнопку сохранить
ПРИМЕЧАНИЕ: Данные севооборота можно редактировать нажав на значок карандаша напротив названия севооборота.
ПРИМЕЧАНИЕ: Севооборот можно удалить нажав на значок мусорки напротив названия севооборота.
¶ ИНФО / ПЛАН-ФАКТ севооборота

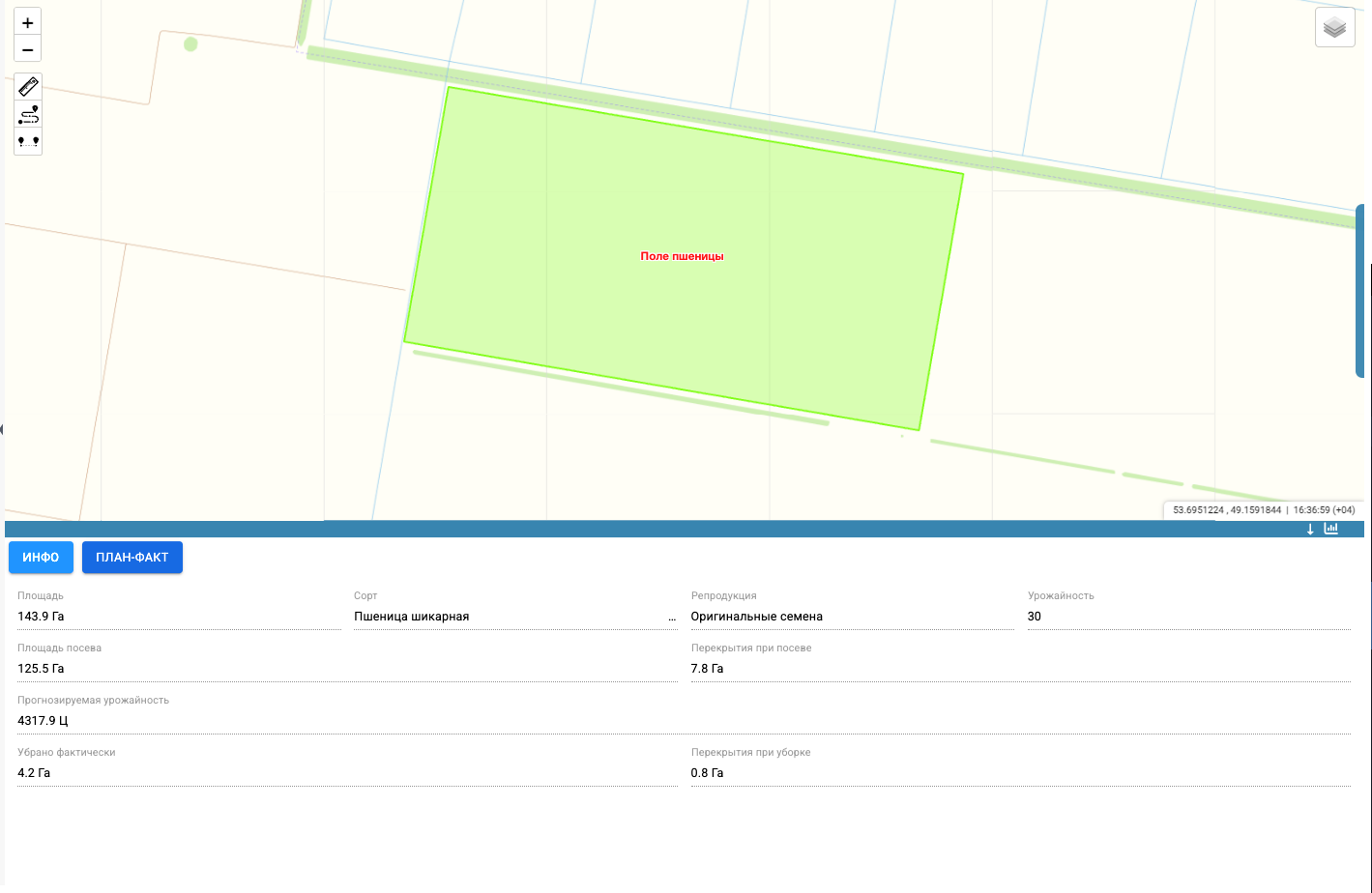

Для того чтобы открыть вкладку с информацией о севообороте требуется нажать на кнопку ↑📊 в правом нижнем углу. После чего откроется вкладка с информацией о севообороте
На данной вкладке собрана общая информация о севообороте, она включает в себя данные указанные пользователем и данные, автоматически подсчитанные из обработок по данному севообороту.

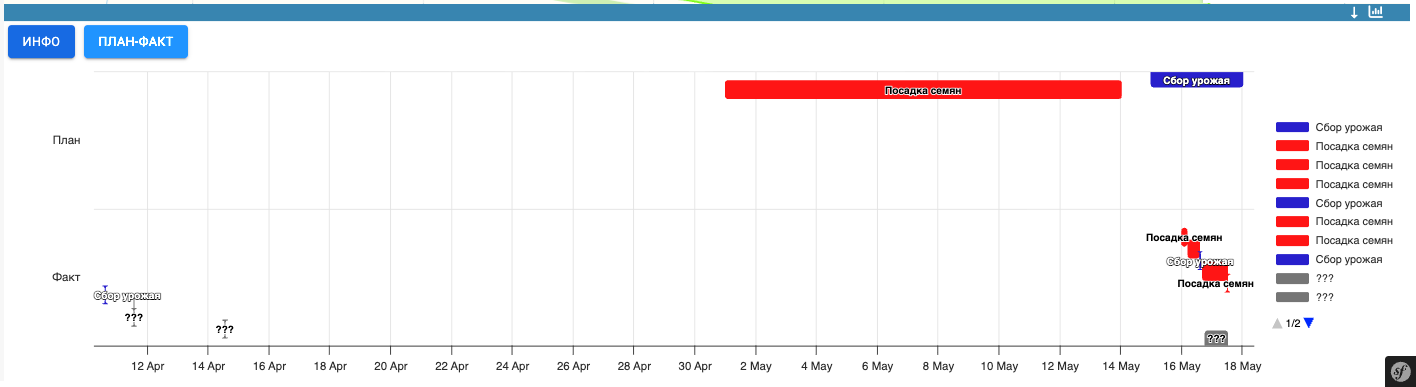

Если кликнуть на кнопку “ПЛАН-ФАКТ”, то система отобразит сравнение плана (План сверху, факт снизу) (он указывается на стадии создания севооборота) и фактических операций, утвержденных пользователем.
¶ Дашборд культур

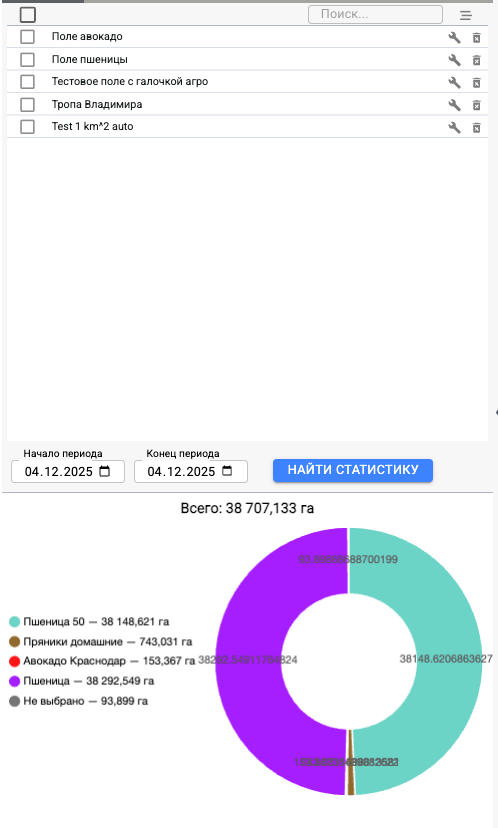

На вкладке “Поля” снизу показана круговая диаграмма культур на всех полях с указанием названий культур. Данные берутся из севооборота за указанный период времени ("Начало периода", “Конец периода”)*.
*При загрузке отображаются данные о культурах за последние 365 дней.
